Q941F防爆电动球阀

产品简介：

防爆电动球阀Q941F防爆电动切断球阀QB941F防爆电动开关型球阀FBQ941F防爆电动不锈钢球阀Q9E41F防爆电动法兰球阀/防爆电动带手动球阀/防爆电动调节型球阀/防爆电动O型切断球阀/ExdIIBT4防爆电动球阀ExdIICT4防爆电动球阀/隔爆型电动球阀/智能调节型防爆电动不锈钢球阀/防爆电动部标准法兰球阀/Q941PPL防爆电动PPL软密封球阀/防爆电动铸钢球阀/防爆电动碳钢球阀/防爆电动软密封球阀是由防爆电动执行器和球阀组成，是一种专门易燃易爆工况的电动防爆阀门。防爆电动球阀上的电气元件要求都做防火、防静电处理，且都达到防爆标准，防爆等级为ExdⅡBT4(CT6)、防护等级为IP67。防爆电动球阀输入相关电源信号即可控制阀门开关，输入4-20mA信号及220V/380V电源即可控制球阀运转进行比例调节，天然气、污水、燃气、煤矿、等防爆场合。电动球阀经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4~20mA信号及220VAC/380VAC/DC24V电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。可根据用户要求配置不同型号的电动执行机构。

球阀软密封材质区别：

电动软密封球阀常用的有F四氟密封和PPL密封两种，PPL密封球阀采用的 PPL密封圈耐高温性能明显强于聚四氟乙烯等材质，PPL是在聚四氟乙烯里加了一些合成物质，性能要比单纯的聚四氟乙烯要好，PPL可以在≤260℃连续使用。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，冶金、橡胶、造纸，温度≤260℃的水、蒸汽、导热油、气体等介质。

特点：

1、电动球阀开关动作迅速到位，可快速完成启闭动作。

2、操作方便，从全开到全关只需旋转90度，便于远距离控制。

3、流通能力大，全开时基本没有任何流阻力。

4、电动球阀适用性广泛，可选用不同连接方式及不同材质密封圈，满足不同使用工况场合。

5、具有很好的自洁功能，能轻松切断管道内的各种杂质，有效保证管路的畅通。

产品概述：

电动球阀是一种常见的开关型控制关断阀，即工作方式为全开或全关的两位式状态，由于球阀阀芯采用O型结构，故被称为电动O型切断球阀。电动球阀只需通入电源即可完成开关动作，特别各种压差大等快速开关、切断的管道当中。电动球阀可根据工况要求及使用环境选配防爆型或快速开关执行装置，充分满足于各种不同工艺参数的需求。

电动开关球阀和电动调节球阀的区别：

电动开关球阀接通或切断管路中的介质，只有全开和全关两个位置的控制，不能直接对介质流量大小进行比例式调节。

电动调节球阀能控制球阀球芯的旋转角度（即阀的开度大小），实现不同程度的比例，可对管道中介质的流量、压力、温度等各项参数进行精密调节控制。

产品应用：

产品特点：

1、流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。

2、球阀止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的密封能力随着介质压力的增高而增大。

4、球阀阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、球阀采用下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、球阀具有防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

防爆产品都有一个防爆等级，从防爆等级上可以看出产品的隔爆形式和适用场合。比如Exd II BT4这个防爆等级，下面介绍下它的具体含义。

Ex：防爆标志

d：防爆形式为隔爆型。还有本安型ia、ib；增安型 e；充油型 o；充砂型 q；浇封型 m；复合型（比如防爆配电箱类经常采用de组合）。

II：指的是II类防爆电器设备。这类防爆电器除煤矿以外的其他爆炸性气体环境。（煤矿是I类）。还有Ⅲ类：除煤矿以外的爆炸性粉尘环境电气设备。ⅢA类：可燃性飞絮；ⅢB类：非导电性粉尘；ⅢC类： 导电性粉尘。

B：IIB级气体。还有IIC级和II*。IIC级是 等级，可以IIA和IIB。IIB级可以适用II*。但是低级的不能适用高级的。

T4：温度组别是T4，设备 表面温度小于135℃。

根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区采用的国际电工委员会(IEC)标准将爆炸性气体分为四个危险等级:

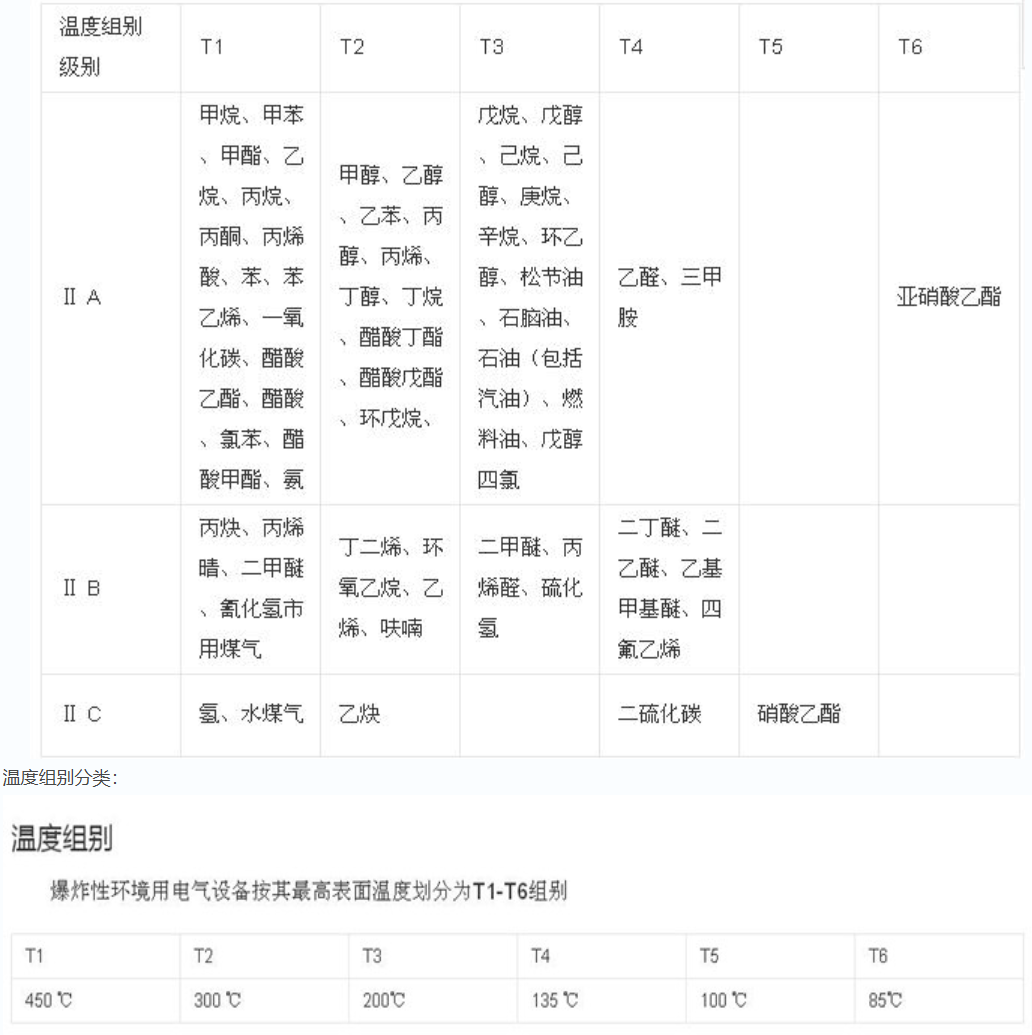

用户可根据自己工厂车间在过程中会产生哪些易燃易爆炸气体，然后参考下图来选择合适的防爆电器设备。

温度组别分类：

电动执行器的特点：

技术参数和性能：

主要零件材料：

主要性能规范：

外形结构图：
