Q944F电动三通球阀Q945F
产品简介：
Q944F电动L型三通法兰球阀Q945F电动T型三通球阀Q945F电动三通球阀Q944F电动不锈钢三通球阀Q945F防爆电动调节型三通球阀Q944F防爆电动三通球阀Q945F防爆电动调节T型三通球阀Q944F防爆电动调节L型三通球阀/电动三通调节球阀/电动T型三通调节球阀/电动L型三通调节球阀/防爆电动不锈钢三通球阀Q944F电动不锈钢L型三通球阀Q945F电动不锈钢T型三通球阀/电动不锈钢三通法兰球阀/电动不锈钢三通换向球阀/防爆不锈钢电动三通法兰球阀/电动三通换向球阀/电动三通切换球阀/电动三通分流球阀/电动三通合流球阀/电动三通法兰球阀是由电动执行机构和三通球阀组成，有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。三通球阀流通能力大，可控制气体、液体、蒸汽。标准球芯L型有三通双口孔一种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；T型孔道可起配比作用，液体、气体、蒸汽等介质的配比调节与控制。电动三通球阀可选用角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，便可控制运转，实现对工艺介质的比例调节或二位切换控制。
产品特点：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
工作原理：
电动三通球阀可分为L形和T形，电动L形三通球阀Q944F用于介质流向的切换，能使相互垂直的两个通道连接；电动T形三通球阀Q945F用于介质分流、合流及流向切换，T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。常用于管路系统中对介质流向进行切换以及对介质的分流或混合流体。

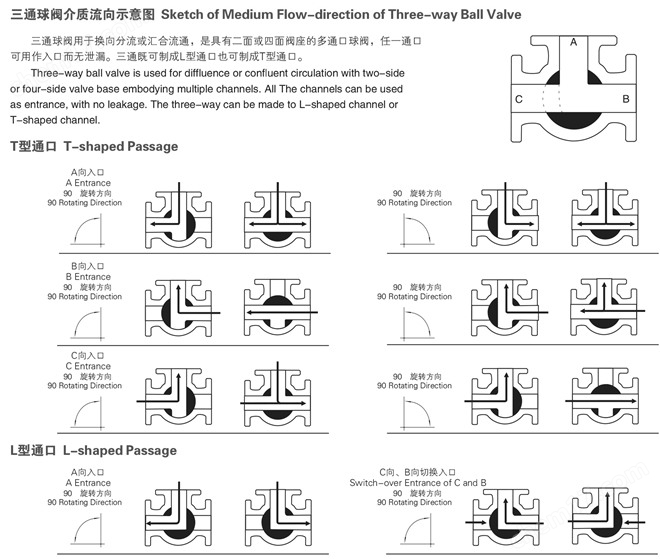

流向示意图：
技术参数和性能：
| 电动执行器技术参数 | Q944/5F三通电动球阀阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～200mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6、2.5MPa |
| 任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | 碳钢、不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 碳钢、304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE、PPL、金属密封 |
| 手动操作 | 附带手柄操作 | 温 度 | PTFE≤150℃、PPL≤250℃、金属密封≤450℃ |
| 限 位 | 电气、机械二重限位 | 适用介质 | 水、、粘性流体、浆料、强氧化性介质等 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||
| 输入信号 | 0-10，1-5VDC/4-20mA(智能调节型) | 特 点 | 连线简单、流向切换、阻力小、动作稳定 |
外形尺寸：
| 公称通径DN | L | L1 | W | H | D | D1 |
| 15 | 150 | 155 | 132 | 256 | 95 | 65 |
| 20 | 160 | 155 | 132 | 260 | 105 | 75 |
| 25 | 180 | 155 | 132 | 266 | 115 | 86 |
| 32 | 200 | 155 | 132 | 270 | 140 | 100 |
| 40 | 220 | 208 | 165 | 312 | 150 | 110 |
| 50 | 240 | 208 | 165 | 325 | 165 | 125 |
| 65 | 260 | 208 | 165 | 336 | 185 | 145 |
| 80 | 280 | 256 | 211 | 365 | 200 | 160 |
| 100 | 320 | 256 | 211 | 400 | 215 | 180 |
| 125 | 380 | 256 | 211 | 420 | 245 | 210 |
| 150 | 440 | 288 | 235 | 440 | 280 | 240 |
| 200 | 550 | 288 | 235 | 470 | 335 | 295 |
选型：
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
5、根据上图选介质流向
注意事项：
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
