| 外型尺寸 | |
| 货号 | |
| 品牌 | 威尔顿 |
| 用途 | |
| 型号 | Q941F |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | ℃ |
| 驱动方式 | 电动 |
| 适用介质 | 蒸汽 |
| 是否进口 |
Q941F电动调节球阀
产品简介：
智能调节型电动球阀Q941F电动调节球阀/电动调节型球阀Q941F-16C-25C精小型智能一体化调节型电动球阀Q9Z41F调节型电动球阀/部标准电动调节球阀/整体型电动调节球阀/智能电动调节球阀/智能一体化电动O型调节阀/电动调节型法兰球阀Q941F-16P-25P电动调节型不锈钢球阀/电动带手动调节型球阀/电动调节型铸钢球阀/电动调节型碳钢球阀/防爆调节型电动球阀/电动调节型软密封球阀是由调节型电动执行器和球阀组成，经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及220VAC/380VAC/DC24V电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。可根据用户要求配置不同型号的电动执行机构。
产品应用：
产品特点：
1、流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、球阀止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的密封能力随着介质压力的增高而增大。
4、球阀阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、球阀采用下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、球阀具有防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
电动执行器的特点：
智能一体化电动执行器不仅具有开关型一体化结构的功能，它还能对阀门进行 控制，从而 调节介质流量。
电动执行器选型参数：
1、控制信号类型（电流、电压）
智能一体化电动执行器控制信号一般有电流信号(4～20mA、0～10mA)或电压信号(0～5V、1～5V)，选型时需明确其控制信号类型及参数。
2、工作形式（电开型、电关型）
调节型电动执行器工作方式一般为电开型（以4～20mA的控制为例，电开型是指4mA信号对应的是阀关，20mA对应的是阀开）。
另一种为电关型（以4-20mA的控制为例，电开型是指4mA信号对应的是阀开，20mA对应的是阀关）。
3、失信号保护
失信号保护是指因线路等故障造成控制信号丢失时，智能一体化电动执行器将控制阀门启闭到设定的保护值，常见的保护值为全开、全关、保持原位三种情况，智能电动执行器可以通过现场设定进行灵活修改，并可设定任意位置（0~）为保护值。
技术参数和性能：
| 电动执行器技术参数 | 球阀阀体参数 | ||
| 电源 | AC24、220、380V，DC24、220V | 公称通径 | DN15～300mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6、2.5MPa |
| 任选功能 | 无源触点型、开度信号型、智能调节型 | 阀轴材质 | 碳钢、不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | WCB、304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE、PPL |
| 手动操作 | 附带手柄操作 | 温 度 | PTFE≤150℃、PPL≤250℃ |
| 限 位 | 电气、机械二重限位 | 适用介质 | 水、、粘性流体、浆料、强氧化性介质等 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||
| 输入信号 | 0-10，1-5VDC/4-20mA(智能调节型) | 特 点 | 连线简单，结构紧凑、阻力小、动作稳定 |
主要零件材料：
| 零件名称 | 材料 | |||
| 阀体、阀盖 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 304 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE、对位聚苯PPL | |||
| 填料 | V型PTFE、柔性石墨 | |||
主要性能规范：
| 公称通径DN(mm) | DN15-300 | |||||
| 公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 低压气密试验 | 0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤150℃)、醋酸类(温度≤150℃) | |||||

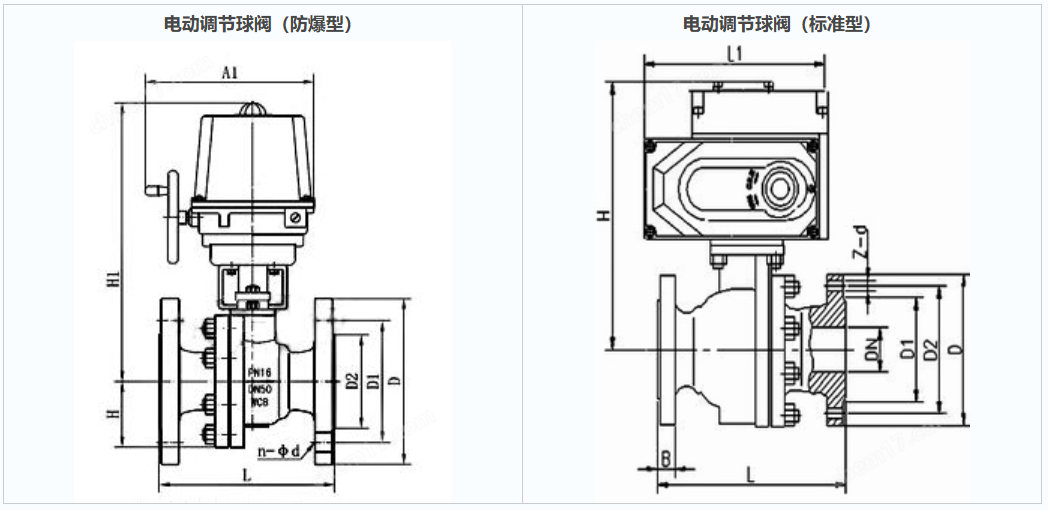

外形结构图：
