JZFS-J40LJZ,JZFS-J20BFI,高压截止阀,液压截止阀-阀门知识-特点原理

品牌：威尔顿

发布日期： 2025-06-30
更新日期： 2025-06-30

产品详请

外型尺寸
货号
品牌	威尔顿
用途
型号	JZFS-J40LJZ,JZFS-J20BFI,
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	高压
介质温度	425℃
驱动方式
适用介质	油品
是否进口

JZFS-J40LJZ,JZFS-J20BFI,高压截止阀,液压截止阀

1.产品概述：
JZFS型高压截止阀主要用于液压管路中控制油液的流通和截止，其阀芯为液压平衡式。具有开启力小、操作方便等特点（可替代LF型作节流阀用）
本系列高压球阀主要有阀体、阀芯、阀杆、手轮等组成。阀体采用钢质锻件，表面进行镀铬处理。
本系列高压截止阀有螺纹式、法兰式、板式等多种连接方式。

2.型号说明：

①名称代号：截止阀
②控制方法：S－动手
③压力等级：J－31.5MPaH－20MPa
④公称通径：3～100mm
⑤连接方式：（具体请参阅右表）

3.技术参数：
公称压力：20～31.5MPa
适用介质：矿物油、水－乙二醇和乳化液
介质温度：-20℃～+65℃

连接形式（螺纹式）	代号	连接形式（法兰式）	代号	连接形式（板式）	代号	连接形式（法兰板式和板式法兰）	代号
直通式普通螺纹	LTM	焊接法兰式	FH	仿日水平板式	B	板式法兰	BF
直通式圆柱管螺纹	LTG	直角式焊接法兰	FJ	垂直板式	BI	板式法兰I型	BFI
直通式圆锥管螺纹	LTZ	普通螺纹方法兰	FM	水平板式	BII	法兰板式	FB
直角式普通螺纹	LJM	圆锥管螺纹方法兰	FZ			法兰板式I型	FBI
直角式圆柱管螺纹	LJG	圆柱管螺纹方法兰	FG
直角式圆锥管螺纹	LJZ

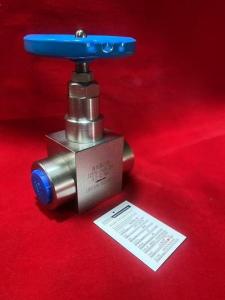

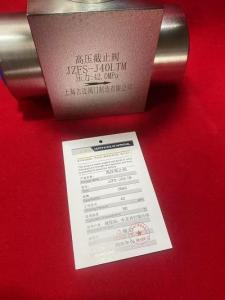

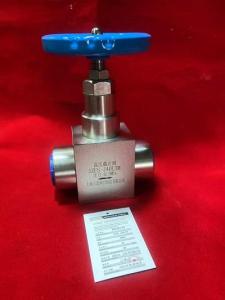

高压截止阀JZFS-J40L实物图:
