F43X 手动盲板阀耐磨损扇形翻板阀操作说明

品牌：威尔顿

发布日期： 2025-06-30
更新日期： 2025-06-30

产品详请

外型尺寸
货号
品牌	威尔顿
用途
型号	F43X
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	常压
介质温度	℃
驱动方式
适用介质	水
是否进口

F43X系列手动盲板阀；又称扇形眼镜阀、翻板阀、扇形阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。手动盲板阀广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

手动盲板阀该F43X系列与其他在管路中做切断的阀门设备相比，手动盲板阀具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。安全可靠0泄露，再也不用担心输送有毒、有害和易燃易爆气体介质.

操作说明：

1、用扳手依次逆时针旋动三个连接螺杆，使阀体与闸板分离并有均衡，适量的间隙（16mm左右）。确认后转动闸板到工作位置，反向旋动连接螺杆，使闸板与阀体紧密接触，达到密封的目的。

2、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。

3、左右阀体松开时，介质要外溢，为确保安全，应在关闭时，请先关闭眼镜阀前的煤气蝶阀，同时请采用通风和其它能保证安全的措施。

4、F43X和F43AX手动扇形眼镜阀在打开左、右阀体时，应注意闸板会自动掉下，操作时禁止人站在闸板正面，以免发生危险。

安装注意事项：

手动扇形盲板阀在开启时左、右阀体应有16-20mm的轴向位移。因此，管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移，建议按下述形式安装。扇形盲板阀在能够保证管道外力不作用在阀门上的情况下，对安装位置不做规定。

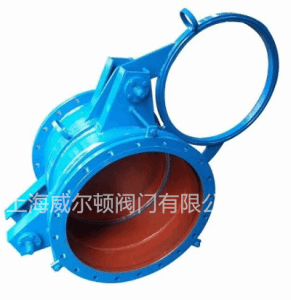

F43X 手动盲板阀实物图：

F43X 手动盲板阀耐磨损扇形翻板阀.png
