| 外型尺寸 | |
| 货号 | |
| 品牌 | 威尔顿 |
| 用途 | |
| 型号 | |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | ℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 |
气动插板阀产品概述:
穿透式气动插板阀是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。
气动插板阀的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。
穿透式气动插板阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得气动插板阀启闭力稳定，并且具有切断介质等特点。根据客户要求可配电磁阀、限位开关、过滤器等。
气动插板阀 主要技术参数
| 公称通径 | DN80—DN500 | |
| 公称压力 | PN1.0～1.6(MPa)； 150LB； 10K | |
| 连接方式 | 对夹、法兰 | |
| 驱动方式 | 气动、电动、电液动 | |
| 工作压力 | DN80～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ DN450：5kg/c㎡ DN500：4kg/c㎡ | |
| 法兰标准 | GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001 | |
| 结构长度 | GB／T15188.2-94; MSS SP 81-2001 | |
| 压力-温度额定值 | GB/T12224-2007;ANME B 16.34-2003；ISO7005-1 | |
| 试验标准 | 强度及密封试验标准：JB/T9092-1999 硬密封密封等级：MSS SP 91-2001 40ml/inch 软密封NBR、EPDM、PTFE阀座按硬密封的1/10泄漏量标准进行验收 | |
| 适用温 度 | 阀 座 | NBR≤80℃；EPDM≤120℃；PTFE≤180℃；不锈钢合金≤600℃ |
| 阀 体 | 碳钢≤425℃；不锈钢、铬钼钢≤600℃ | |
| 适用介质 | 干的细小颗粒粉料 | |

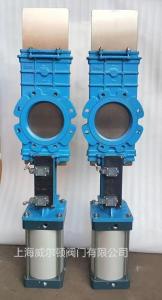

气动双向硬密封穿透式插板阀实物图：
