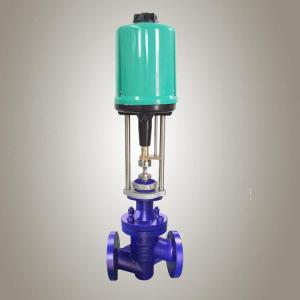

ZDLPFW电动波纹管衬氟调节阀

• 1、产品型号：ZDLPFW。
• 2、公称通径：DN15～DN200。
• 3、公称压力：1.6MPa～2.5MPa。
• 4、适用温度：-29oC～+200oC。
• 5、阀体材质：铸钢、不锈钢。
• 6、适用介质：腐蚀性液体、腐蚀性气体、腐蚀性水。
• 7、结构形式：单座、套筒、双座。
• 8、连接方式：法兰。
• 9、驱动方式：电动。
• 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZDLPFW电动波纹管衬氟调节阀由3810L型（或PSL系列）直行程电子式电动执行机构和精小型单座衬氟阀组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。该电动波纹管衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

特点

1、耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。

2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。

3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。

4、配用HA执行机构，输出力大、结构紧凑。

阀体

阀内组件

执行机构
