| 外型尺寸 | |
| 货号 | |
| 品牌 | 威尔顿 |
| 用途 | |
| 型号 | ZDLT |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 高压 |
| 介质温度 | -29oC～+150oC℃ |
| 驱动方式 | |
| 适用介质 | 蒸汽 |
| 是否进口 |

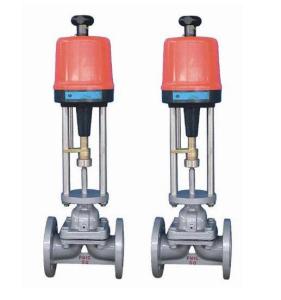

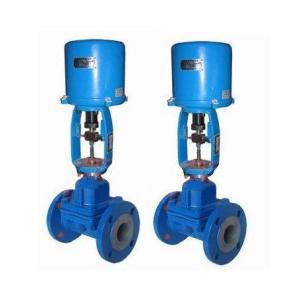

ZDLT电动隔膜调节阀由PSL系列和3810系列直行程电动执行机构和隔膜阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号（4-20mADC或1-5VDC）及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动隔膜调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
电动隔膜调节阀阀阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。ZDLT电动隔膜调节阀与ZAZT电动隔膜调节阀只是执行机构的不同，用户可根据实际工况需要进行选购。
| 公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 允许压差（MPa） | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.057 | |||
| 额定流量系数Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 2000 | |
| 公称压力（MPa） | 1.0 | |||||||||||||
| 行程（mm） | 10 | 16 | 25 | 40 | 60 | |||||||||
| 流量特性 | 近似快开（调节式） | |||||||||||||
| 法兰尺寸 | 铸铁法兰按JB78-59，铸钢法兰按JB79-59 | |||||||||||||
| 配用电动执行机构型号 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | ||||||||
| 381L | 381LSA-08 381LXA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | |||||||||
| 防爆型 | 381LXA-20 | 381LXB-30 | 381LXB-50 | |||||||||||
| 型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
| 201 | 381LSA-08 381LXA-08 | 1000 | 800 800 | 0.25 | 4.2 4.2 | 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线） 输出信号：DC4～20mA 防护等级：IP67 带手轮 | 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线） 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 |
| 202 | 381LSA-20 381LXA-20 | 2000 | 2000 2000 | 0.50 | 2.1 2.1 | ||
| 204 | 381LSB-30 381LXB-30 | 4500 | 3000 3000 | 0.50 | 3.5 3.5 | ||
| 208 | 381LSB-50 381LXB-50 | 8000 | 5000 5000 | 1.00 | 1.7 1.7 | ||
| 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
| 项目 | 指标值 |
| 基本误差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死区％ | ≤3.0 |
| 始终点偏差％ | ±2.5 |
| 额定行程偏差％ | ±2.5 |
| 纯滞后 | ≤IS |
| 允许泄量L/H | 橡胶隔膜片“0"，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水） |
| 绝缘电阻 | 不小于20M |
| 阻尼特性 | 不大于3周半 |
