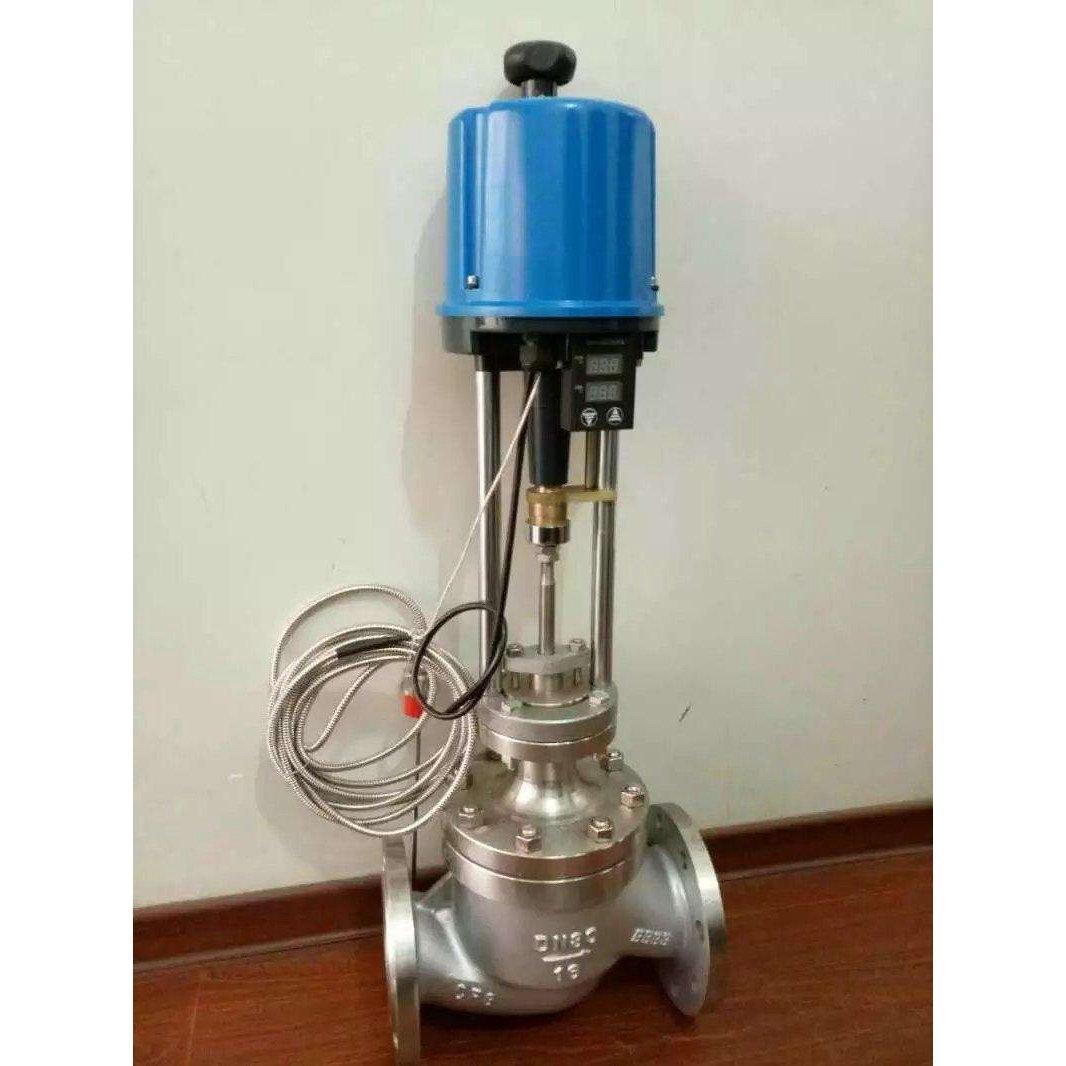

ZZWPE自力式电动温度调节阀

• 1、产品型号：ZZWPE。
• 2、公称通径：DN15～DN300。
• 3、公称压力：1.6MPa～6.4MPa。
• 4、适用温度：-29oC～+550oC。
• 5、阀体材质：灰铸铁、铸钢、不锈钢。
• 6、适用介质：水、蒸汽、油品、液体、气体。
• 7、结构形式：单座。
• 8、连接方式：法兰、螺纹、焊接。
• 9、驱动方式：电动。
• 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZZWPE自力式电动温度调节阀由单座调节阀、电动执行机构、温度传感器和温度调节器等部件组成。主要用于对蒸汽、热气、导热油及气体等介质的温度实行自动调节和控制。结构简单，操作方便，选用温度范围广、响应时间快、密封性能可靠。因而自力式电控温度调节阀广泛应用于化工、食品、轻纺、宾馆与饭店等部门的热水供应。

产品特点

1、适用范围广泛，阀体结构有单座、或套筒两种型式。

2、有较宽的温度设定范围，控制精度高。

3、有超温过载保护措施，安全可靠。

4、温度设定方便，运行期间也可连续调节。

工作原理

由单座调节阀、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理，工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

阀体

阀内组件

执行机构
