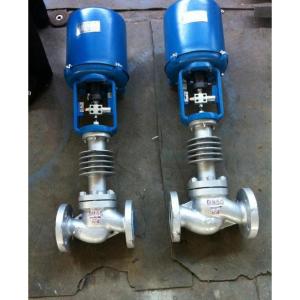

ZDLQ，ZAZQ高温导热油电动调节阀

• 1、产品型号：ZDLQ、ZAZQ。
• 2、公称通径：DN25～DN400。
• 3、公称压力：1.6MPa～6.4MPa。
• 4、适用温度：-29oC～+550oC。
• 5、阀体材质：铸钢、不锈钢。
• 6、适用介质：水、蒸汽、油品、液体、气体。
• 7、结构形式：直通、三通分流、三通合流。
• 8、连接方式：法兰。
• 9、驱动方式：电动。
• 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZDLQ、ZAZQ高温导热油电动调节阀是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性 ，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于 控气体、液体、蒸汽、油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

工作原理

三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作可靠。流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。三通调节阀有三通合流式调节阀（把两种流体经三通阀混合成一种流体）和三通分流式调节阀（把一种流体经三通阀分成两路流出）两种形式。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。三通调节阀它可以代替二台同时使用的二通调节阀，起分流或合流作用及两相调节配比作用。
