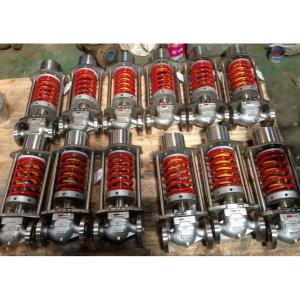

ZZYP自力式调节阀

• 1、产品型号：ZZYP。
• 2、公称通径：DN20～DN250。
• 3、公称压力：1.6MPa～6.4MPa。
• 4、适用温度：-29oC～+350oC。
• 5、阀体材质：铸钢、不锈钢。
• 6、适用介质：水、油品、蒸汽、液体。
• 7、结构形式：自力式（单座、双座、套筒）。
• 8、连接方式：法兰。
• 9、驱动方式：自力式。
• 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZZYP自力式调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

产品结构

ZZYP自力式调节阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

产品特点

（1）自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

（2）压力分段范围细且互相交叉，调节精度高。

（3）压力设定值在运行期间可连续设定。

（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。

（6）采用压力平衡机构，使调节阀反应灵敏、控制 。

技术参数

执行器参数

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

性能指标

工作温度
