一、衬四氟法兰涡轮蝶阀D341F46结构和工作原理：

  蜗轮法兰式衬氟蝶阀主要由蝶板、阀杆、阀体和蝶板密封圈等组成。阀体上带有法兰连接，便于与管道系统连接。蝶板通过阀杆与操作装置相连，可以实现开关控制。当阀门关闭时，蝶板与阀座紧密接触，实现阀门的密封。

  二、蜗轮法兰式衬氟蝶阀产品特点

  1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；

  2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。

  3、四级加载弹性密封， 保证了阀门内、外的零泄露；

  （1）轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；

  （2）轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；

  （3）轴的径向采用O型圈与金属垫的组合；

  （4）阀座镶在有弹性条的阀体槽内；

  4、采用可调性弹子定位，定位准确，结构简单。

  三、应用领域：

  1.化工工艺控制：蜗轮法兰式衬氟蝶阀可用于对化工过程中的酸、碱、溶液、气体等腐蚀性介质进行控制和调节，保证生产过程的安全和稳定。

  2.石油和天然气工业：在石油和天然气开采、输送和加工过程中，蜗轮法兰式衬氟蝶阀可用于油气管道系统中的流量控制、压力调节和隔离作用，以确保管道安全运行。

  3.电力行业：蜗轮法兰式衬氟蝶阀常用于电力站的冷却水系统、热力发电厂的循环水系统和废水处理系统中，用于控制介质流量和压力，以及隔离不同系统之间的介质。

  4.污水处理：在污水处理厂和工业废水处理设施中，蜗轮法兰式衬氟蝶阀可用于控制和调节污水的流量、压力和排放，确保环境保护和处理过程的高效性。

  四、注意事项：

  1.介质特性：了解介质的温度、压力、流体性质（酸碱性、腐蚀性等）以及固体颗粒含量等，确保选择的衬氟材料能够耐受介质的要求。

  2.工作条件：考虑阀门所处的工作环境，包括温度变化、振动和压力冲击等因素，选择合适的阀门结构和材料，以确保其可靠性和耐久性。

  3.流量要求：确定系统中的流量要求，包括 流量、调节范围和压力损失等，以选择适当的阀门尺寸和类型。

  4.操作方式：根据实际需求，考虑手动操作、电动操作或气动操作等不同的操作方式，并选择相应的执行机构。

  5.安全性和可靠性：确保选择的蜗轮法兰式衬氟蝶阀符合相关的安全标准和规范，并具备良好的密封性和操作性能，以确保系统的安全运行。

  6.维护和维修：考虑到未来的维护和维修要求，选择易于操作和维护的阀门设计，并了解供应商提供的售后服务和支持。

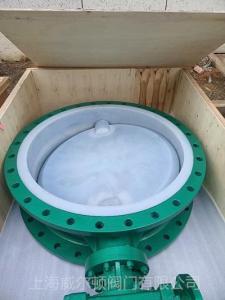

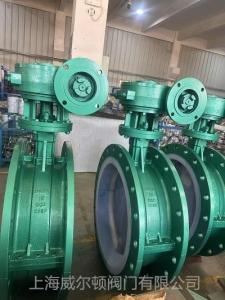

 衬四氟法兰涡轮蝶阀D341F46实物图：
