小口径KHB3K二位三通高压球阀型号说明

① 系列代号:KHB3K(BK3)系列二位三通球阀
② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料:1-钢、2-不锈钢
④ 球体材料:1-钢、2-黄铜、3-不锈钢
⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃
⑥ 其他密封:2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号:由生产商定
⑨ 表面处理:空白-磷化、G-电镀黄锌

小口径KHB3K二位三通高压球阀型号编制

型号:KHB3K、BK3
尺寸:1/8-2
连接:M、G、LR、SR、NPT
压力:PN315-PN500
温度:-20℃~100℃~150℃
材质:碳钢、不锈钢304/316
KHB3K(BK3)二位三通高压球阀 用来截断工作介质和使工作介质的液流换向,球阀不是设计为流量控制制阀,因此要么全开要么全闭以免损坏密封。

小口径KHB3K二位三通高压球阀特点：

耐高压,启闭迅速,扭矩低;
浮动球,出口侧密封,全流量流通;
通过限位销和限位垫限定开关位置;
无泄漏,不需要手工重调密封件;
通过控制手柄芯轴上的指示槽位观察开关位置;

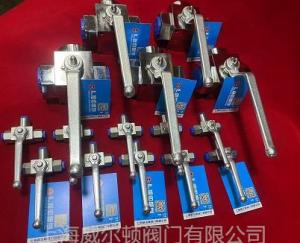

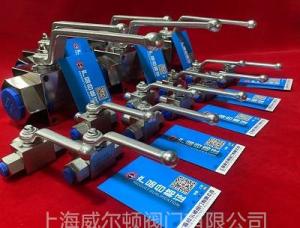

小口径KHB3K二位三通高压球实物图：
