电动调节真空蝶阀GID-800应用范围及型号说明

品牌：威尔顿

发布日期： 2025-04-11
更新日期： 2025-04-30

产品详请

外型尺寸
货号
品牌	威尔顿
用途
型号	GID-800
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	常压
介质温度	150℃
驱动方式
适用介质	其他
是否进口	否

电动调节真空蝶阀GID-800概述：

GID电动高真空蝶阀是指工作压力低于标准大气压的阀门，属于密封型蝶阀，泄漏量为零，主要用于真空系统中接通或切断管路中的气流，或者调节气流量大小，一般工作介质为空气和非腐蚀性气体。电动高真空蝶阀通过执行器驱动阀杆，带动碟板来实现阀门开、关或中间位置的控制，达到接通或切断真空管路中气流的目的，阀门采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。

电动真空蝶阀通常根据工作压力，可分为三大类：

低真空阀：压力在 101325~0.133Pa

高真空阀：压力在 0.133~1.33 ×10-6Pa

超高真空阀：压力在 1.33×10-6~1.33×10-10Pa

电动高真空蝶阀特点：

1、轴承采用自润滑轴承，摩擦阻力小。

2、不必从管路上拆卸阀门即可更换蝶板密封圈。

3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。

4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。

电动真空蝶阀技术参数：

适用范围(Pa)		2x105～1.3x10-5
漏气率（Pa.L/S)		≤1.3x10-6
驱动形式		电动控制 AC220V【AC380V；DC24V】
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
法兰标准		GB6070.3-85
安装位置		任意
信号反馈		标准出厂：带无源触点型特殊指定：4～20mA DC调节型
作用形式		开关型（开关两位控制）
作用形式		调节型（4-20mA信号调节流量大小）

电动真空蝶阀连接尺寸：

公称通径(DN)		50	63	80	100	125	150	200	250	300	400
连接尺寸	A	26	32			35			50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14

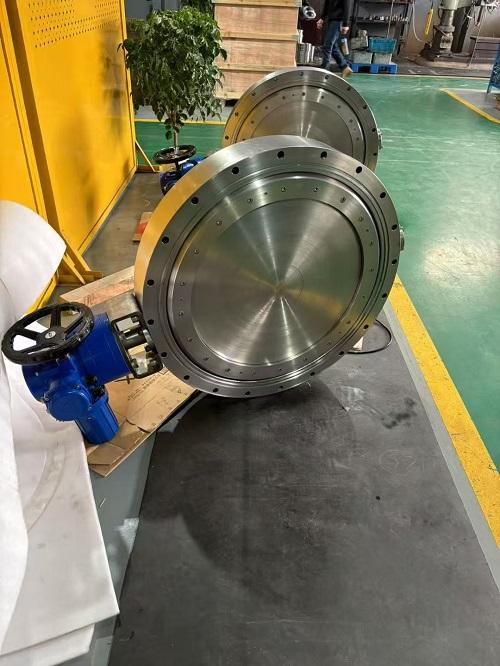

电动调节真空蝶阀GID-800实物图：上海威尔顿阀门有限公司
