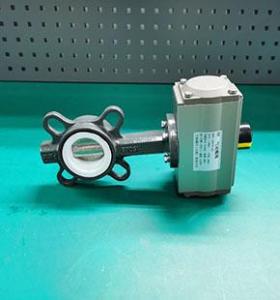

D671F-16C铸钢气动对夹式蝶阀-气动四氟蝶阀（工作原理和详情介绍）

品牌：威尔顿

发布日期： 2025-03-27
更新日期： 2025-10-31

产品详请

外型尺寸
货号
品牌	威尔顿
用途
型号	D671F-16C
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	常压
介质温度	80℃
驱动方式
适用介质	水
是否进口

一、气动铸钢蝶阀D671X-16C概述：
1、气动蝶阀结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便。广泛应用于石油、化工、轻工、制药、造纸、建筑等流体控制系统中作远距离集中控制或就地控制。
2、本气动蝶阀根据用户需求可配行程限位开关、指示器、气源三联件等。它是以压缩空气为动力（气源压力0.4-0.7MPa），通过阀杆带动蝶板在阀体内转动90°，实现全开—全闭的动作。

二、对夹式气动软密封蝶阀阀体：

公称通径	40-1200mm
公称压力	0.6-1.6Mpa
壳体试验压力	1.5倍工作压力
密封试验压力	1.1倍工作压力
连接形式	对夹JB78-59，JB79-59
材料	WCB，HT200 ZG25I ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，CF8，CF8M衬四氟乙烯
温度范围	-20℃~+200℃
工作温度范围	NBR阀座-10~80℃、EPDM阀座-20~120℃、PTFE聚四氟乙烯--30~+150℃
允许长期使用温度	NBR阀座0~60℃ EPDM阀座-10~100℃、PTFE聚四氟乙烯—25~+130℃
填料	V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉编织填料，柔性石墨

三、对夹式气动软密封蝶阀组件：

阀芯型式	阀板	气缸形式	单作用和双作用式及AW系列大口径蝶阀
流量特性	直线性或等百分比持性	气缸工作压力	0.4-0.7MPa
材料	1Cr18Ni9Ti,0Cr18Ni12Mo2Ti	气缸开关时间	双作用式1-5秒
阀座材料	聚四氟乙烯（PTFE），橡胶，金属阀座	气缸空气耗量	1-131L
阀杆材料	不锈钢，衬四氟乙烯	电磁阀电源	220VAC，24VDC

采用标准目录

项目名称	采用标准	可选标准
设计制造验收	GB/T12238-1989	ISO/DIN10631-91
阀门结构长度	GB/T12221-1989	ISO5752-88
阀门法兰连接	GB9113-1988	ISO7005. 2
阀门检验	GB/T13927-1992	ISO/DIN5208-87
阀门标志	GB12220-1989	ISO5209-87
驱动装置连接	GB12223-1989	ISO/DIN5211-89
阀门供货要求	GB/T12252	————
