WD671X-对夹气动软密封蝶阀-气动蝶阀带三联件（工作原理和详情介绍）

发布日期： 2025-03-27
更新日期： 2025-10-31

产品详请

外型尺寸
货号
品牌
用途
型号	WD671X
工作压差
制造商
压力环境	常压
介质温度	80℃
驱动方式
适用介质	水
是否进口

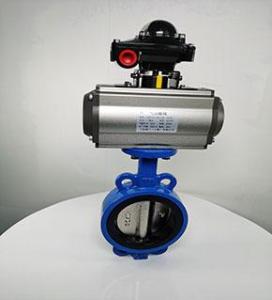

WD671X-对夹气动软密封蝶阀-气动蝶阀带三联件，气动蝶阀是双（单）作用气动活塞式执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊，从而很大程度的提高了其适用范围。对夹式气动蝶阀具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。气动蝶阀使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
      蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

工作原理
       WD671X-对夹气动软密封蝶阀-气动蝶阀带三联件当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
       □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
       □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
       □定位器可调节阀门管道流量。

气动执行器主要技术参数

气动执行器	型号	QW系列、AT系列、AW系列
	气源压力	0.4 ～ 0.8 MPa
	回转角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信号	电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

主要性能规范

名称	型号	公称压力 PN（MPa）	试验压力Ps（MPa）		工作温度（℃）	适用介质
名称	型号	公称压力 PN（MPa）	壳体	密封	工作温度（℃）	适用介质
气动橡胶蝶阀	D67（4）1X-10	1.0	1.5	1.1	-20～80	淡水、污水、空气、蒸汽
气动衬四氟蝶阀	D67（4）1F-10C	1.0	1.5	1.1	≤150	腐蚀性介质
气动硬密封蝶阀	D67（4）3H-10C	1.0	1.5	1.1	≤300	水、油类、酸类、煤粉等

阀体主要零件材料

零件名称	阀体	阀板	阀座	阀杆	填料	支架	连接轴
气动橡胶蝶阀	铸铁、铸钢、不锈钢	铸钢（镀铬）	丁晴橡胶	2Cr13	柔性石墨	铸钢	铸钢
气动衬四氟蝶阀	铸钢、不锈钢	不锈钢、聚四氟	聚四氟	2Cr13
气动硬密封蝶阀	铸钢、不锈钢	不锈钢	不锈钢堆焊	2Cr13

气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	指示轴	螺栓
QW系列 AT系列	铝合金型材（硬质阳极氧化）	压铸铝合金（环氧树脂喷涂）	压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304
AW系列	铸钢（硬质阳极氧化）		压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304

主要外形尺寸 (单位；mm)

DN	L	H	H1	A	B	D	Z-φd	执行器型号
50	43	310	240	225	86	125	4-18	QW02/AT63D
65	46	330	260	225	86	145	4-18	QW02/AT63D
80	46	345	260	225	86	160	8-18	QW02/AT75D
100	52	365	270	225	86	180	8-18	QW02/AT75D
125	56	450	330	225	86	210	8-18	QW03/AT88D
150	56	530	360	225	86	240	8-22	QW03/AT88D
200	60	590	400	330	98	295	8-22	QW04/AT115D
250	68	623	420	380	98	350	12-22	QW05/AT145D
300	78	692	450
