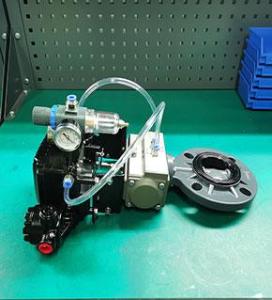

气动塑料蝶阀-UPVC气动蝶阀-化工耐酸碱轻型气动（工作原理和详情介绍）

品牌：威尔顿

发布日期： 2025-03-27
更新日期： 2025-05-30

产品详请

外型尺寸
货号
品牌	威尔顿
用途
型号	UPVC
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	常压
介质温度	60℃
驱动方式
适用介质	水
是否进口

产品概述

UD671S气动蝶阀概述

气动塑料蝶阀-UPVC气动蝶阀-化工耐酸碱轻型气动蝶阀具有重量轻、耐腐蚀性强。材质卫生耐磨损、易拆卸、维护简单等优点。
被广泛应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

UD671S塑料蝶阀的主要特点

1、外型结构紧凑美观
2、具有的强度和韧性，管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
3、具有优良的耐化学腐蚀性能，阻燃性能为自熄性。
4、重量轻、相当于钢管1/5，铜管的1/6。低热传导性能，约为钢材的1/200。
5、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。

主要参数：
◆尺寸：1/2"～10"（DN15～DN250）
◆ISO5211 执行机构安装支架
◆防爆中轴，防静电设置
◆阀体：WCB/CF8/CF8M
◆球体：SS316
◆阀杆：SS316
◆密封圈：PTFE
◆连接方式：法兰
◆通过API607防火认证
◆制造标准: GB、JB、ISO、ANSI、DIN

UD671X蝶阀的主要外形和连接尺寸

主要外型尺寸：

通径（mm）	英寸″	尺寸（mm）
通径（mm）	英寸″	L	D1	D2-ANSI	D2-JIS	D2-DIN	D3	H	N-φm-ANSI	N-φm-JSI	N-φm-DIN
50	2	43	56.5	120.39	120	125	165	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	185	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	201	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	229	135	8-19	8-19	8-18
125	5	66	130	216	210	210	257	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	285	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	343	210	8-22	8-23	8-23
250	10	110	255	362	355	350	411	240	12-25	12-25	12-23
300	12	129	311	432	400	400	490	297	12-25	12-25	12-23
