标题:通风蝶阀 三连杆蝶阀

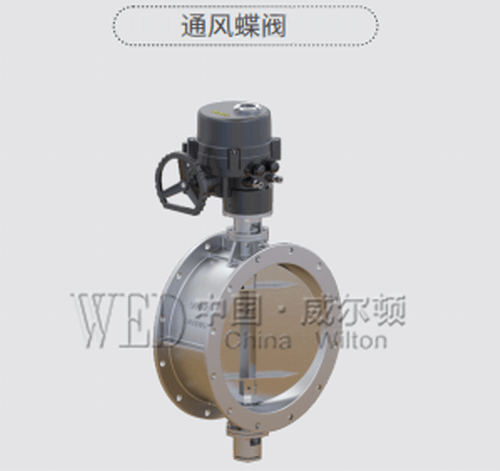

一.通风蝶阀
●采用中线式蝶板形式设计，流阻小、流量大、操作轻便。常应用 于化工、建材、电站等行业的含尘系统以及冷风或热风气体管 道中，作为气体介质调节流量或切断装置。
技术参数
● 公称通径：DN100~DN5000(4"~200")
●压力等级：PN1～PN16(class150)
●工作温度： -20℃~700℃
●连接方式：法兰、对夹
●阀体：球铁、碳钢、不锈钢
●阀板：球铁、碳钢、不锈钢
产品特点
●90度回转开启迅速，满足快速关闭工况；
●轴承外置结构，杜绝管道内介质进入轴承；
●大口径采用滚动轴承，摩擦力小，力矩小；
●可根据用户管道要求做成多轴(百叶),方形等结构形式。

二.三连杆蝶阀
●三连杆蝶阀启闭是靠驱动阀轴带动杆系机构运动，实现阀板  的打开和关闭。动作灵活、密封性好，主要应用于冶金、化工、 电力、空分等行业，适用空气、气体等介质工况。
技术参数
●公称通径： DN300~DN3000(12"~120")
●压力等级：PN6～PN16(class150)
●工作温度： -20℃~500℃
●连接方式：法兰
主要材质
●阀体：球铁、碳钢、不锈钢
●阀板：球铁、碳钢、不锈钢
●阀座：软密封、硬质合金
产品特点
●阀板平行于阀座运动，实现无摩擦移动；
●阀门全开时流阻小，压损小，泄漏率低；
●特殊的连杆结构设计，密封面受力均匀；
●主连杆与副连杆几乎等长，在高温条件下， 连杆机构不会被卡死。
