| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Q614F,Q615F |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 200℃ |
| 驱动方式 | |
| 适用介质 | 油品 |
| 是否进口 | 否 |
气动三通球阀是阀门的一种，可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
产品特点：
1.防火结构设计
2.ISO 5211平台设计便于安装自动开关装置
3.阀杆与阀体之间防静电装置
4.阀杆防爆出装置设计
5、三通球阀使用寿命长，流通能力大，阻力小
6、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态
工作方式
L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。
T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
|
技术规范 |
||
|
设计依据 |
GB标准 |
ANSI标准 |
|
设计标准 |
GB/12237 |
ANSI B16.34 |
|
连接法兰尺寸 |
GB/9113、JB/T79 |
ANSI B16.5 |
|
实验和检验 |
JB/T9092 |
API 598 |

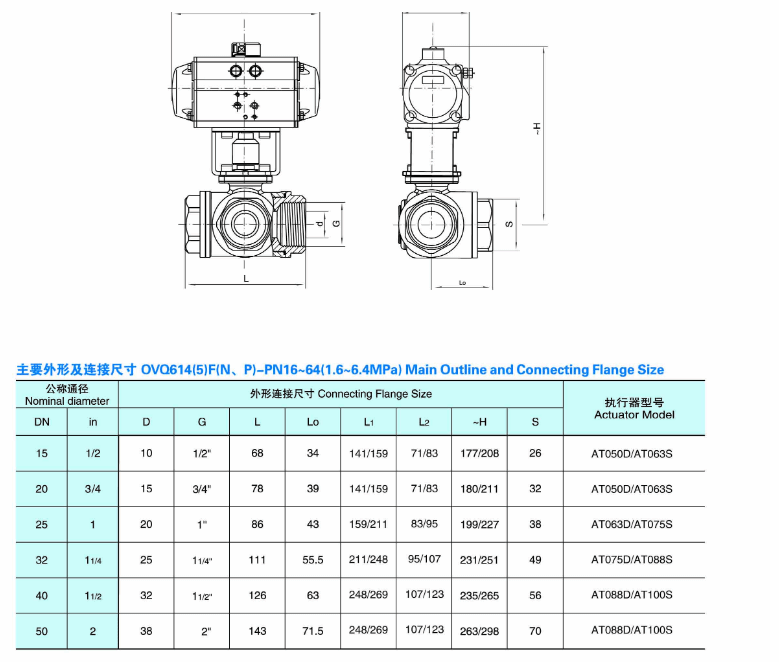

尺寸图：
|
参数技术 |
|
|
公称通径 |
DN15-100mm |
|
链接方式 |
螺纹 |
|
气缸选配 |
AT系列、AW系列、AT Series、AW Series |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
开关型、调节型、三段式（开度可调） |
|
公称压力 |
6、10、16bar（如需更高压力，请注明要求。） |
|
气源压力 |
双作用：4-8bar、单作用：5-8bar |
|
介质温度 |
W1：-40~180℃、W2：-40~300℃、W3/W4：-30~425℃ |
|
环境温度 |
标准型：-20~80℃ |
|
阀体材质 |
碳钢（C）、不锈钢（P4、P6） |
|
密封材质 |
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、 |
