| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | ZSPQ |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | ℃ |
| 驱动方式 | |
| 适用介质 | 蒸汽 |
| 是否进口 | 否 |

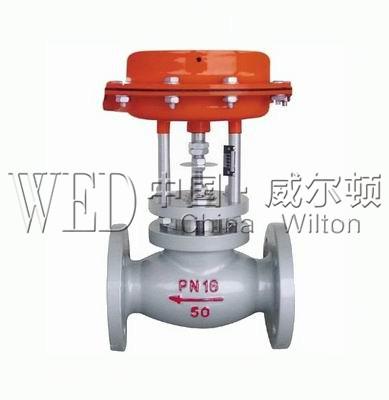

ZSPQ型气动活塞切断阀由切断机构与气动活塞执行机构组成。切断结构采用直通单座形式，DN20阀芯为顶部导向，DN25~200阀芯为双导向，具有结构简单、操作方便、适用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质、要求快速严密关闭，快速放空的自动控制系统中.
主要技术参数
|
调节机构主要技术参数 |
|||||||||||
|
公称通径DN（mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径dN(mm) |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
140 |
166 |
216 |
|
额定流量系数（Kv) |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公称压力 MPa |
4.0 |
||||||||||
|
行 程 mm |
16 |
25 |
40 |
60 |
|||||||
|
介质温度oC |
常温：-60~150℃ 中温：-60~450℃ 高温：-60~550℃ 低温：-60~250℃ |
||||||||||
|
流量特性 |
两位快开式 |
||||||||||
|
配用执行机构型号 |
ZSD-2 |
ZSD-3 |
ZSD-5 |
ZSD-7 |
|||||||
|
法兰尺寸 |
按JB79-59 |
||||||||||
|
法兰型式 |
法兰密封型式按JB77-59中凹式 |
||||||||||
|
阀体材质 |
ZG27-500, ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti |
||||||||||
|
执行机构主要技术参数 |
||||
|
型号 |
ZSD-2 |
ZSD-3 |
ZSD-5 |
ZSD-7 |
|
活塞直径mm |
150 |
200 |
300 |
400 |
|
有效面积CM2 |
175 |
305 |
700 |
1245 |
|
行程MM |
10;16 |
25 |
40 |
60 |
|
进气孔螺纹 |
M16*1.5 |
M20*1.5 |
M24*1.5 |
|
|
电大输出压力 |
7200 |
12800 |
29300 |
52000 |
|
操作气源压力MPA |
0.5 |
|||
主要零部件
|
主要零件材料 |
|
|
零件名称 |
零件材料 |
|
阀体 |
ZG270-500 |
|
ZG1CR18Ni9Ti |
|
|
阀芯、阀杆 |
1CR18Ni9 |
|
密封填料 |
V型聚四氟乙烯 |
|
密封圈 |
1CR18Ni9夹石棉板 |
|
蜗杆 |
45 |
|
O型密封圈 |
耐油橡胶 |
|
压缩弹簧 |
60Si2Mn |
|
支架 |
QT420-10 |
|
蜗轮箱、蜗轮、 |
HT200 |
|
推杆 |
2Cr13 |
