Q61F三片式承插焊球阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。
Q61F三片式承插焊球阀产品特征 ：
|
公称压力 |
适用稳定范围 |
适用介质 |
承插焊标准SW |
|
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、气及某些腐蚀性液体（W。O。G） |
GB12224.ANSIB16.25 |
Q61F三片式承插焊球阀主要连接尺寸及重量：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
Q61F三片式承插焊球阀主要零件材料：
|
零件名称 |
材质 |
|
|
阀体 |
不锈钢CF8M |
碳钢WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
螺母 |
不锈钢SS304 |
FCD45 |
|
垫圈 |
不锈钢SS304 |
FCD45 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
B7 |
|
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不锈钢SS304 |
B8 |

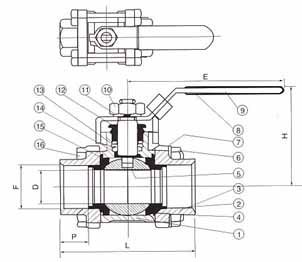

三片式承插焊球阀结构图:
