| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Q61F |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 232℃ |
| 驱动方式 | |
| 适用介质 | 油品 |
| 是否进口 | 否 |
Q61F三片式活接对焊球阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。
Q61F三片式活接对焊球阀主要连接尺寸及重量： 单位：mm
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
|
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
|
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
|
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
|
H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
|
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
Q61F三片式活接对焊球阀主要零件材料：
|
零件名称 |
材质 |
|
阀体 |
不锈钢CF8M |
|
密封圈 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8/CF8M |
|
球体 |
不锈钢CF8 |
|
阀杆 |
不锈钢SS316 |
|
螺母 |
不锈钢CF8 |
|
垫圈 |
聚四氟乙烯PTFE |
|
手柄套 |
塑料 |
|
手柄 |
不锈钢SS304 |
|
压紧螺母 |
不锈钢SS304 |
|
弹簧垫圈 |
不锈钢SS304 |
|
锁片 |
不锈钢SS304 |
|
螺栓 |
不锈钢SS304 |
|
套管 |
不锈钢CF8 |

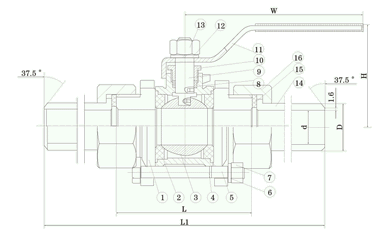

三片式活接对焊球阀结构图:
