Q44F、Q45F法兰三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
产品介绍：
Q44F、Q45F法兰三通球阀是一种三通道的回转型球阀，阀芯有L型和T型，可以满足不同的生产工艺要求。可以根据需要，任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除，T型阀实现把三条连通管道进行合流与分流。
工作原理：
Q44F、Q45F法兰三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T型用于介质分流、合流及流向切换。T型三通可以使三个通道相互连通或使其中的两个通道连通。一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
产品特点：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
3、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
【产品其他参数】：
性能参数：
|
型号 |
Q45F-16C |
Q45F-25C |
Q45F-40C |
Q45F-16P |
Q45F-25P |
Q45F-40P |
|
|
工作压力(℃) |
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 |
|
|
适用温度(℃) |
≤150 |
||||||
|
适用介质 |
水、蒸汽、油品等 |
弱腐蚀性介质 |
|||||
|
材料 |
阀体 |
碳素钢铸件 |
铬镍钛不锈钢铸件 |
||||
|
球体、阀杆 |
2Cr13 |
铬镍钛不锈钢 |
|||||
|
密封圈 |
增强聚四氟乙烯 |
||||||
|
填料 |
聚四氟乙烯 |
||||||
主要外形和连接尺寸：
国标连接尺寸和外形PN1.6MPa
|
型号 |
公称通径 |
尺寸(mm) |
|||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
||
|
Q44F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
|
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
|
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
|
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
|
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
|
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
|
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
|
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
|
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
|
美标连接尺寸和外形150Lb
|
公称通径DN |
尺寸(mm) |
|||||||||
|
(in) |
(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
LO |
|
1/2 |
15 |
140 |
89 |
60.5 |
35 |
10 |
1.6 |
4-φ15 |
55 |
130 |
|
3/4 |
20 |
165 |
98 |
70 |
43 |
11 |
1.6 |
4-φ15 |
55 |
130 |
|
1 |
25 |
165 |
108 |
79.5 |
51 |
12 |
1.6 |
4-φ15 |
70 |
140 |
|
11/4 |
32 |
220 |
117 |
79 |
64 |
13 |
1.6 |
4-φ15 |
75 |
180 |
|
11/2 |
40 |
250 |
127 |
98.5 |
73 |
15 |
1.6 |
4-φ15 |
90 |
220 |
|
21/2 |
50 |
260 |
152 |
120.5 |
92 |
16 |
1.6 |
4-φ19 |
104 |
260 |
|
2 |
65 |
320 |
178 |
139.5 |
105 |
18 |
1.6 |
4-φ19 |
153 |
350 |
|
3 |
80 |
320 |
190 |
152.5 |
127 |
19 |
1.6 |
4-φ19 |
187 |
400 |
|
4 |
100 |
370 |
229 |
190.5 |
157 |
24 |
1.6 |
8-φ19 |
206 |
500 |
|
5 |
125 |
510 |
254 |
216 |
186 |
24 |
1.6 |
8-φ22 |
252 |
600 |
|
6 |
150 |
510 |
279 |
241.5 |
216 |
26 |
1.6 |
8-φ22 |
244 |
1000 |
|
8 |
200 |
580 |
373 |
298.5 |
270 |
29 |
1.6 |
8-φ22 |
283 |
1300 |
|
10 |
250 |
670 |
406 |
362 |
324 |
31 |
1.6 |
12-φ25 |
345 |
1600 |
|
12 |
300 |
720 |
483 |
432 |
381 |
32 |
1.6 |
12-φ25 |
420 |
2100 |

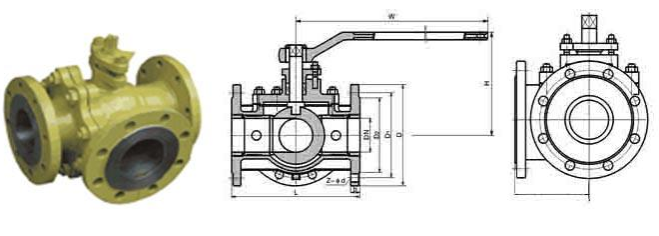

法兰三通球阀结构图:
