| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 2-20~232℃~350℃℃ |
| 驱动方式 | |
| 适用介质 | 油品 |
| 是否进口 | 否 |
广式外螺纹球阀结构简单、体积小、重量轻、流阻小、节能效果好。且价格经济。 流体进、出该阀方向可任意选择，具有双向作用。 水平管道、垂直管道均可安装。 操作方便，开关迅速，手柄只需转动90度即可实现开关。
应用规范
公称压力：1.6-6.4MPa
适用温度范围：2-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：ZG.G?NPT.BSPT.BSP.DIN259/2999
主要零件材料
|
零件名称 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
Q21F-16C、Q21F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不锈钢SS304 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
Q21F-16P、Q21F-25P |
1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
Q21F-16R、Q21F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/Cr18Ni12Mo2Ti |
主要尺寸 单位：mm
|
|
尺寸（mm） |
|||||
|
d |
L |
L1 |
M |
Lo |
Q61带对焊接头总长 |
|
|
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
|
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
|
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
|
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
|
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
|
32 |
22 |
120 |
20 |
52×2 |
150 |
235 |
|
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
|
50 |
32 |
140 |
25 |
72×3 |
150 |
291 |

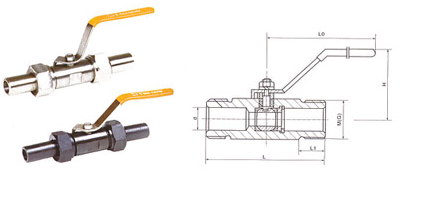

广式外螺纹球阀,对焊球阀结构图:
