| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | FQ41F46 |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 150℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
FQ41F46衬氟放料球阀常用的球体、阀体材质有碳钢和不锈钢，不锈钢包括CF8、CF8M、CF3、CF3M;内衬材料则有PE、FEP、PTFE、PO、PFA等;其驱动方式可以采取手动、电动、气动等方式，公称压力有0.6MPa、1.0MPa、1.6MPa、2.5MPa、CLASS150、JIS10K等。
|
设计与制造标准 |
GB/T12237 |
|
结构长度标准 |
HG/T3704-2003、GB/T12221、ASME B16.10 |
|
法兰尺寸标准 |
HG/T20592-2009、ANSI B16.5a |
|
压力试验标准 |
GB/T13927-92、API 598 |
1.0MPa下的fq41f46衬氟放料球阀的外形尺寸以及重量
|
DN |
L |
D |
D1 |
D2 |
z-Фd |
f |
b |
D0 |
重量(kg) |
|
25 |
125 |
115 |
85 |
65 |
4-Ф14 |
3 |
17 |
180 |
105 |
|
32 |
135 |
140 |
100 |
78 |
4-Ф18 |
3 |
19 |
180 |
120 |
|
40 |
150 |
150 |
110 |
85 |
4-Ф18 |
3 |
19 |
225 |
140 |
|
50 |
165 |
165 |
125 |
100 |
4-Ф18 |
3 |
21 |
225 |
150 |
|
65 |
180 |
185 |
145 |
120 |
4-Ф18 |
3 |
21 |
360 |
160 |
|
80 |
240 |
200 |
160 |
135 |
8-Ф18 |
3 |
21 |
420 |
215 |
|
100 |
260 |
220 |
180 |
155 |
8-Ф18 |
3 |
23 |
420 |
240 |
注释：上述表格中的D0以及重量仅供参考，表中尺寸为HG/T20592-2009标准。

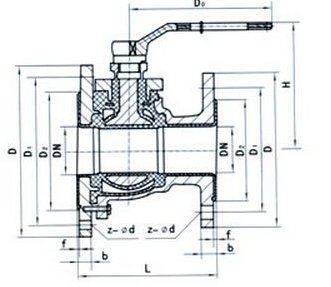

FQ41F46放料衬氟球阀结构图:
