| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | -28-350℃ |
| 驱动方式 | |
| 适用介质 | 油品 |
| 是否进口 | 否 |
三通球阀可靠性高，设计实现了轻量化，使用寿命长，流通能力大，阻力小。气动三通球阀有T型和L型。Q645FT型三通球阀能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。Q644FL型三通球阀只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
结构特点及用途：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
三通球阀介质流向原理：
?三通球阀分L型和T型，介质流通方向见下图。
?L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：
?T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
主要性能范围：
|
公称压力 |
试验压力 |
||
|
壳体 |
高压液密封 |
低压液密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
|
适用温度 |
-28～350℃ |
||
|
应用规范 |
连接法兰 |
JB79-59 GB9113、 |
|
|
检验试验 |
JB/T 9092-99 、API598 |
||
技术规范：
|
设计依据 |
GB标准 |
ANS1标准 |
|
设计标准 |
GB/12237 |
ANSIB16.34 |
|
连接法兰尺寸 |
GB/9113、JB/T79 |
ANS1B16.5 |
|
试验和检验 |
JB/T9002 |
AP1598 |
※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

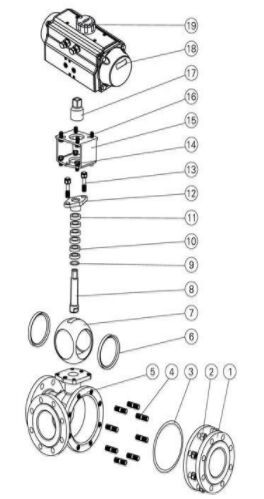

气动三通球阀主要零件材质表：
|
序号 |
零件名称 |
材质 |
||
|
C |
P |
R |
||
|
1 |
右阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3 |
垫片 |
PTFE |
PTFE |
PTFE |
|
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9TI |
|
5 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
阀座 |
PTFE |
PTFE |
PTFE |
|
7 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
垫片 |
PTFE |
PTFE |
PTFE |
|
10 |
填料 |
PTFE |
PTFE |
PTFE |
|
11 |
衬套 |
PTFE |
PTFE |
PTFE |
|
12 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
连接套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
气动装置 |
|
|
|
|
19 |
位置指示器 |
|
|
|
?注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

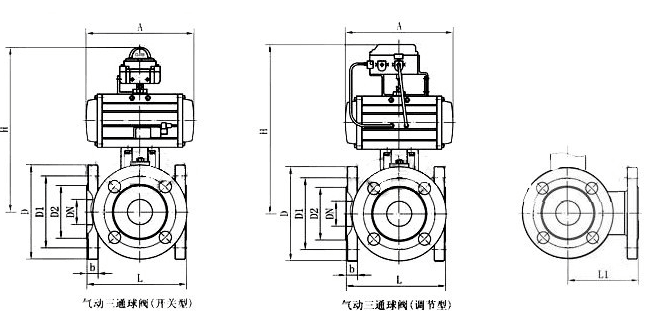

Q64(4、5)(F、H、Y)-16主要外形及连接法兰尺寸：
|
通径 |
外形尺寸 |
连接法兰尺寸 |
执行器型号 |
||||||||||
|
mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-φd |
|
|
15 |
1/2 |
150 |
75 |
140/178 |
62/75 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
GTD52/GTE65 |
|
20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
|
25 |
1 |
180 |
90 |
164/214 |
75/91 |
199/227 |
115 |
85 |
65 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
|
32 |
11/4 |
200 |
100 |
190/295 |
91/112 |
240/266 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
GTD80/GTE100 |
|
40 |
11/2 |
220 |
110 |
210/295 |
101/112 |
255/271 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
GTD90/GTE100 |
|
50 |
2 |
240 |
120 |
247/340 |
112/127 |
286/307 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD100/GTE115 |
|
65 |
21/2 |
260 |
130 |
276/398 |
127/139 |
330/335 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
GTD115/GTE125 |
|
80 |
3 |
280 |
140 |
308/438 |
139/159 |
349/383 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
GTD125/GTE145 |
|
100 |
4 |
320 |
160 |
348/562 |
159/206 |
421/487 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
GTD145/GTE190 |
|
125 |
5 |
380 |
190 |
432/724 |
176/228 |
485/557 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
GTD160/GTE210 |
|
150 |
6 |
440 |
220 |
524/928 |
228/275 |
582/629 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
GTD210/GTE255 |
|
200 |
8 |
550 |
275 |
648/1033 |
275/324 |
702/750 |
340 |
295 |
266 |
24 |
3 |
12-φ22 |
GTD255/GTE300 |
