| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | GU |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | -30～+150℃ |
| 驱动方式 | |
| 适用介质 | 弱酸碱介质 |
| 是否进口 | 否 |
主要技术性能
|
适用范围(Pa) |
快卸法兰（KF）2x105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-5 |
|
介质温度（℃） |
标准出厂：-30～+150 |
|
安装位置 |
任意 |
|
法兰标准 |
GB4982；GB/T6070 |
快卸法兰（KF）连接及外形尺寸（GB4982）
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
L |
A |
|
GU-10/KF |
10 |
30 |
12.2 |
60 |
92 |
120 |
|
GU-16/KF |
16 |
30 |
17.2 |
62 |
100 |
120 |
|
GU-25/KF |
25 |
40 |
26.2 |
75 |
114 |
150 |
|
GU-40/KF |
40 |
55 |
41.2 |
115 |
165 |
200 |
|
GU-50/KF |
50 |
75 |
52.2 |
125 |
175 |
221 |
活套法兰连接及外形尺寸（GB/T6070）
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
|
GU-10 |
10 |
55 |
40 |
60 |
90 |
120 |
4-6.5 |
|
GU-16 |
16 |
60 |
45 |
62 |
100 |
120 |
|
|
GU-20 |
20 |
65 |
50 |
73 |
114 |
150 |
|
|
GU-25 |
25 |
70 |
55 |
75 |
114 |
150 |
|
|
GU-32 |
32 |
90 |
70 |
93 |
140 |
180 |
4-9 |
|
GU-40 |
40 |
100 |
80 |
115 |
165 |
200 |
|
|
GU-50 |
50 |
110 |
90 |
125 |
175 |
221 |
|
|
GU-63 |
63 |
130 |
110 |
166 |
186 |
230 |
|
|
GU-80 |
80 |
145 |
125 |
175 |
198 |
290 |
8-9 |
|
GU-100 |
100 |
165 |
145 |
189 |
220 |
260 |
|
|
GU-125 |
125 |
200 |
175 |
232 |
266 |
360 |
8-11 |
|
GU-150 |
150 |
225 |
200 |
250 |
296 |
400 |
|
|
GU-200 |
200 |
285 |
260 |
306 |
390 |
620 |
12-12 |

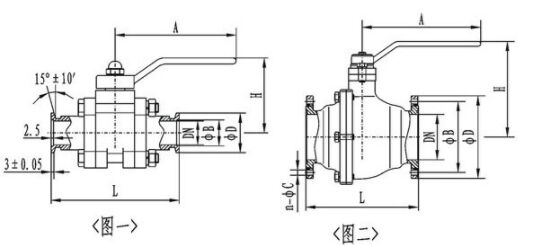

GU型真空(压力)球阀结构图:
