| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | H12W |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 120℃ |
| 驱动方式 | |
| 适用介质 | 油品 |
| 是否进口 | 否 |
内螺纹止回阀产品应用：
立式内螺纹止回阀产品设计制造按GB12236设计标准，结构合理，密封可靠，外形美观。内螺纹止回阀阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
内螺纹止回阀产品特性：
多种螺纹端供选择
可适宜水平安装及垂直安装
采用脱腊精密铸造
内螺纹止回阀产品标准：
设计标准：ASME B16.34
壁厚标准：ASME B16.34
螺纹标准： ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
检测标准：MSS SP-110,EN 1226
内螺纹止回阀主要零部件：
|
序号 |
名称 |
材质 |
|
|
ANSI/JIS/DIN |
ANSI/JIS/DIN |
||
|
1 |
阀体 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
|
2 |
弹簧 |
SUS304 |
|
|
3 |
阀瓣 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
|
4 |
阀座 |
PTFE/VITON |
|
|
5 |
密封圈 |
PTFE/RPTFE |
|
|
6 |
阀盖 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
内螺纹止回阀外形尺寸表：
|
序号 |
d |
L |
D |
|
1/4" |
10 |
50 |
26 |
|
3/8" |
13 |
54 |
30 |
|
1/2" |
15 |
57 |
34 |
|
3/4" |
20 |
64 |
42 |
|
1" |
25 |
80 |
49 |
|
1-1/4" |
32 |
82 |
60 |
|
1-1/2" |
40 |
93 |
71 |
|
2" |
50 |
100 |
87 |
|
2-1/2" |
65 |
120 |
110 |
|
3" |
76 |
140 |
125 |
|
4" |
94 |
158 |
155 |

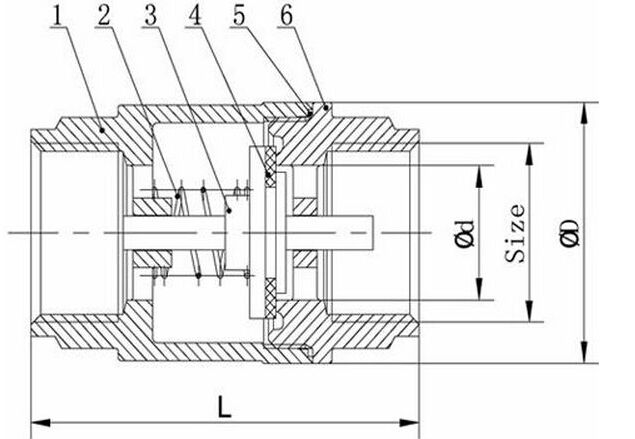

H12W小口径止回阀结构图:
