| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Z44T，Z44W，Z44H |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 80℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |

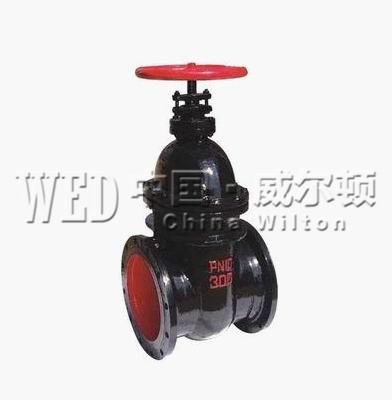

平行式双闸板闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节调节流量和排空使用。广泛适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。我厂可生产平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。
Z44T/W/H铁制平行式双闸板闸阀-主要性能参数
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z44T-10 |
10 |
1 |
≤200 |
水、蒸汽、油品 |
|
Z44W-10 |
||||
|
Z44H-10 |
||||
|
Z44T-10Q |
||||
|
Z44W-10Q |
||||
|
Z44H-10Q |
||||
|
Z44T-16 |
16 |
1.6 |
≤200 |
水、蒸汽、油品 |
|
Z44H-16 |
||||
|
Z44T-16Q |
||||
|
Z44W-16Q |
≤100 |
油品、煤气等 |
Z44T/W/H铁制平行式双闸板闸阀-主要零件材料
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
Z44T-10 |
灰铸铁 |
碳钢 |
黄铜 |
油浸石棉填料 |
|
Z44W-10 |
碳钢 |
灰铸铁 |
油浸石棉填料 |
|
|
Z44H-10 |
不锈钢 |
— |
— |
|
|
Z44T-10Q |
球墨铸铁 |
黄铜 |
— |
|
|
Z44W-10Q |
球墨铸铁 |
— |
||
|
Z44H-10Q |
— |
— |
||
|
Z44T-16 |
灰铸铁 |
— |
— |
石棉石墨 |
|
Z44H-16 |
||||
|
Z44T-16Q |
球墨铸铁 |
|||
|
Z44W-16Q |
||||
Z44T/W/H铁制平行式双闸板闸阀-主要外形尺寸
Z44T、Z44W、Z44H 型 PN10 铁制平行式双闸板闸阀
|
DN |
L |
D |
D1 |
D2 |
b |
H |
H1 |
z×Φd |
D0 |
重量/kg |
|
50 |
180 |
160 |
125 |
100 |
20 |
268 |
328 |
4×Φ18 |
180 |
19 |
|
65 |
195 |
180 |
145 |
120 |
20 |
302 |
376 |
4×Φ18 |
180 |
22 |
|
80 |
210 |
195 |
160 |
135 |
22 |
345 |
446 |
4×Φ18 |
200 |
29 |
|
100 |
230 |
215 |
180 |
155 |
22 |
395 |
520 |
8×Φ18 |
200 |
35 |
|
125 |
255 |
245 |
210 |
185 |
24 |
478 |
624 |
8×Φ18 |
240 |
62 |
|
150 |
280 |
390 |
240 |
210 |
24 |
55 |
730 |
8×Φ23 |
240 |
75 |
|
200 |
330 |
335 |
295 |
265 |
26 |
720 |
950 |
8×Φ23 |
320 |
130 |
|
250 |
380 |
390 |
350 |
320 |
28 |
852 |
1140 |
12×Φ23 |
320 |
196 |
|
300 |
420 |
440 |
400 |
368 |
28 |
990 |
1330 |
12×Φ23 |
400 |
240 |
|
350 |
450 |
500 |
460 |
428 |
30 |
1116 |
1508 |
16×Φ23 |
400 |
300 |
|
400 |
480 |
565 |
515 |
482 |
32 |
1268 |
1717 |
16×Φ25 |
500 |
484 |
|
450 |
510 |
615 |
565 |
532 |
32 |
1395 |
1854 |
20×Φ25 |
500 |
606 |
Z44T、Z44W、Z44H 型 PN16 铁制平行式双闸板闸阀主要外形及结构尺寸（mm）
