| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | RRHX |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 80℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开度，启闭迅速可靠，故常用于消防及工业系统。一般安装于距地面较高的位置。我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与 的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
明杆弹性座封闸阀技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等
产品特点
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包丁腈橡胶
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
4、体积小，重量轻，便于安装和维修
5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水
闸阀外形尺寸
|
产品代号
|
公称口径
|
D |
D1 |
N-φd |
L |
H |
||||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|||||
|
RVC(H)X-0050 |
50 |
165 |
125 |
4-19 |
178 |
340 |
||||
|
RVC(H)X-0065 |
65 |
185 |
145 |
4-19 |
190 |
370 |
||||
|
RVC(H)X-0080 |
80 |
200 |
160 |
8-19 |
203 |
410 |
||||
|
RVC(H)X-00100 |
100 |
220 |
180 |
8-19 |
229 |
450 |
||||
|
RVC(H)X-00125 |
125 |
250 |
210 |
8-19 |
254 |
480 |
||||
|
RVC(H)X-00150 |
150 |
285 |
240 |
8-23 |
267 |
550 |
||||
|
RVC(H)X-00200 |
200 |
340 |
295 |
8-23 |
12-23 |
292 |
630 |
|||
|
RVC(H)X-00250 |
250 |
405 |
350 |
355 |
12-23 |
12-28 |
330 |
750 |
||
|
RVC(H)X-00300 |
300 |
460 |
400 |
410 |
12-23 |
12-28 |
356 |
820 |
||
|
RVC(H)X-00350 |
350 |
520 |
460 |
470 |
16-23 |
16-28 |
381 |
980 |
||
|
RVC(H)X-00400 |
400 |
580 |
515 |
525 |
16-28 |
16-31 |
406 |
1010 |
||
|
RVC(H)X-00450 |
450 |
640 |
565 |
585 |
20-28 |
20-31 |
432 |
1270 |
||
|
RVC(H)X-00500 |
500 |
715 |
620 |
650 |
20-28 |
20-34 |
457 |
1270 |
||
|
RVC(H)X-00600 |
600 |
840 |
725 |
770 |
20-31 |
20-37 |
508 |
|
||

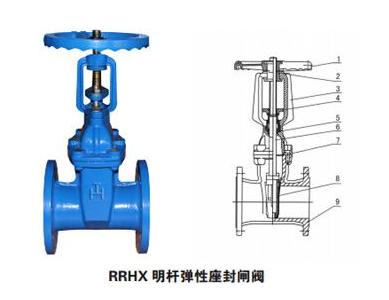

RRHX明杆弹性座封闸阀结构图:
