| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | ZF43Y |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | -29-121℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
产品采用标准
|
设计标准 |
JB/T5298、APl6D |
|
|
结构长度 |
法兰 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 |
|
|
连接法兰 |
GB/T9113、JB/T 79 ANSl16.5a |
|
|
对焊端 |
GB/T 12224 |
|
|
试验和检验 |
GB/T3927、JB/T 9092 |
|
产品性能规范
|
适用范围 |
PN10.0～42.0MPa |
DN25～200mm |
|
|
适用温度 |
-29～121℃ |
||
|
适用介质 |
普通型
|
石油、天然气、成油品、水等 |
|
|
抗硫型 |
含H2S、CO2的石油、天然气等 |
||
|
连接形式 |
法兰端、焊接端、卡箍端 |
||
|
驱动方式 |
手动、电动、气动等 |
||

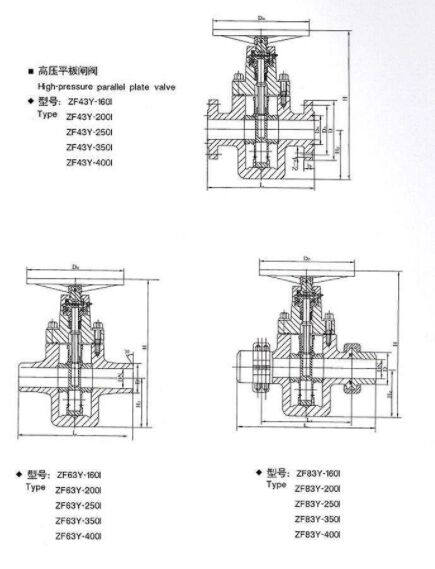

ZF43Y卡箍闸阀结构图:
