| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | 100S |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 80℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
角式排泥阀内部具有特殊强化隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低等优点，经由外部液动（气动）控制管路，集中控制，启闭主阀作用等特点。100S排泥阀主要适用于水厂、水处理厂，做为排除水池内泥沙及污物。
100S角型隔膜式排泥阀外形尺寸 （ 法兰连接尺寸符合GB4216 ）
|
公称通径DN（mm)|尺寸(mm)|型号
|
H7B100S-0.6、HB100S-0.6
|
|||
|
H
|
D
|
D1
|
z-Φd
|
|
|
80
|
140
|
195
|
160
|
4-18
|
|
100
|
150
|
215
|
180
|
8-18
|
|
150
|
185
|
280
|
240
|
8-23
|
|
200
|
245
|
335
|
295
|
8-23
|
|
250
|
340
|
395
|
350
|
12-23
|
|
300
|
395
|
445
|
400
|
12-23
|
100S角型隔膜式排泥阀主要零件材料
|
零件名称
|
薄膜
|
阀瓣、弹簧
|
阀体、阀盖
|
|
100S角式隔膜型材料
|
尼龙强SX橡胶
|
不锈钢
|
铸铁
|
技术参数
|
密封试验压力MPa
|
壳体试验压力MPa
|
100S角式隔膜型公称压力
|
|
1.1、1.76
|
1.5、2.4
|
1.0Mpa、1.6Mpa
|

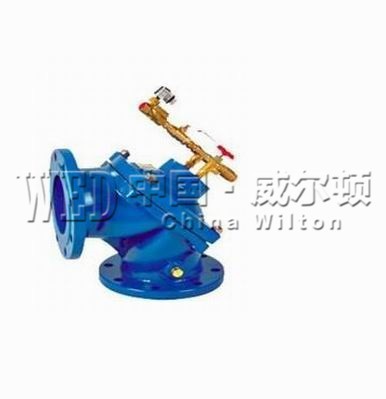

100S角型隔膜式排泥阀结构图:
