| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | GD型 |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 低压 |
| 介质温度 | ℃ |
| 驱动方式 | |
| 适用介质 | 空气 |
| 是否进口 | 否 |

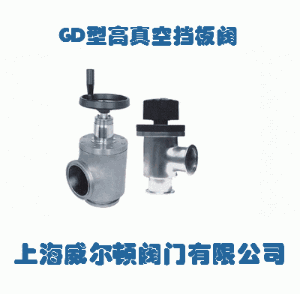

高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。按通导形式可分GD-J为角通型式，GD-S为带预抽口的三通型式。GDQ型气动高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。
主要技术性能
|
适用范围 |
105～1.3×10-4Pa(轴封为橡胶) |
|
阀门漏率 |
≤1.3×10-4Pa.L/S.(轴封为橡胶) |
|
适用温度 |
-25～+80℃(丁腈橡胶) |
主要零件材料
阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。
外形及连接尺寸
快卸法兰连接
|
Model |
DN |
D1 |
D |
A |
H |
P |
法兰标准 |
|
GD-J10(b) |
10 |
12.2 |
30 |
40 |
124.5 |
60 |
GB4982 |
|
GD-J16(b) |
16 |
17.2 |
30 |
40 |
124.5 |
60 |
|
|
GD-J25(b) |
25 |
26.2 |
40 |
50 |
134.5 |
78 |
|
|
GD-J32(b) |
32 |
34.2 |
55 |
58 |
153 |
78 |
|
|
GD-J40(b) |
40 |
41.2 |
55 |
65 |
160.5 |
78 |
|
|
GD-J50(b) |
50 |
52.2 |
75 |
70 |
203 |
78 |
活套法兰连接
|
Model |
DN |
D1 |
Do |
D2 |
A |
P |
H |
n-φc |
Dny预抽口 |
法兰标准 |
|
GD-J50 |
50 |
110 |
90 |
55 |
70 |
78 |
203 |
4-φ9 |
|
GB6070 |
|
GD-J63 |
63 |
130 |
110 |
68 |
88 |
160 |
380 |
4-φ9 |
|
|
|
GD-J80 |
80 |
145 |
125 |
85 |
98 |
160 |
400 |
8-φ9 |
|
|
|
GD-J100 |
100 |
165 |
145 |
105 |
108 |
160 |
420 |
8-φ9 |
|
|
|
GD-J(S)160 |
160 |
225 |
200 |
165 |
158 |
160 |
575 |
8-φ11 |
DN40 GB4982 |
|
|
GD-J(S)200 |
200 |
285 |
260 |
208 |
200 |
160 |
655 |
12-φ11 |
DN50 GB6070 |
|
|
GD-J(S)250 |
250 |
335 |
310 |
258 |
208 |
250 |
690 |
12-φ11 |
DN63 GB6070 |
|
|
GD-J(S)320 |
320 |
425 |
395 |
328 |
250 |
250 |
785 |
12-φ14 |
DN80 GB6070 |
|
|
GD-J(S)150 |
150 |
220 |
195 |
156 |
158 |
160 |
575 |
8-φ12 |
DN40 GB4982 |
JB919 |
|
GD-J(S)300 |
300 |
380 |
350 |
308 |
250 |
250 |
785 |
8-φ14 |
DN80 GB6070 |
JB919 |
GD型高真空挡板阀结构图:
