| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | GDC-5 |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 低压 |
| 介质温度 | ℃ |
| 驱动方式 | |
| 适用介质 | 空气 |
| 是否进口 | 否 |

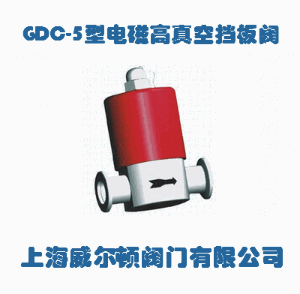

GDC-5型电磁高真空挡板阀是连接在真空管路上，用来接通或截止真空系统中的气流，或作充气阀用。当通电时将P、A端管路接通、断电时切断P、A端管路，保持P端真空系统的真空度。适用介质为纯净空气和非腐蚀性气体。
主要技术性能
|
公称通径 |
5mm |
|
适用范围 |
105～10-2Pa |
|
阀门漏率 |
≤1.3×10-7Pa.L/S |
|
适用温度 |
- 30～+50℃ |
|
线围温升 |
≤65℃ |
|
开闭时间 |
≤3S |
|
电源电压 |
220V/50Hz |
主要零件材料
阀体、阀盖、阀板：碳钢或铝合金
隔膜：丁腈橡胶加涤纶绸
外形及连接尺寸
|
型号 |
GDC-J16A |
GDC- |
GDC- |
GDC- |
GDC- |
GDC- |
GDC- |
||
|
公称通径 mm |
16 |
25 |
32 |
40 |
50 |
65 |
80 |
||
|
适用范围 Pa |
10 5 ～6.7×10 -4 |
||||||||
|
漏率 Pa.1/s |
6.7×10 -4 |
||||||||
|
介质温度 ℃ |
-25～+40 |
||||||||
|
线圈温升 ℃ |
≤ 65（当环境温度为40℃时） |
||||||||
|
启闭时间 s |
3～5 |
||||||||
|
电源 V/Hz |
220/50 |
||||||||
|
耗用功率 W |
开启 |
53 |
65 |
108 |
133 |
166 |
254 |
357 |
|
|
|
正常 |
1.5 |
3 |
2.9 |
3.5 |
4.5 |
4.3 |
8.3 |
|
|
工作频率 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 12 |
≤ 10 |
≤ 10 |
≤ 10 |
||
|
安装位置 |
垂直 |
||||||||
GDC-5型电磁高真空挡板阀结构图:
